Beschrijving
Beschrijving

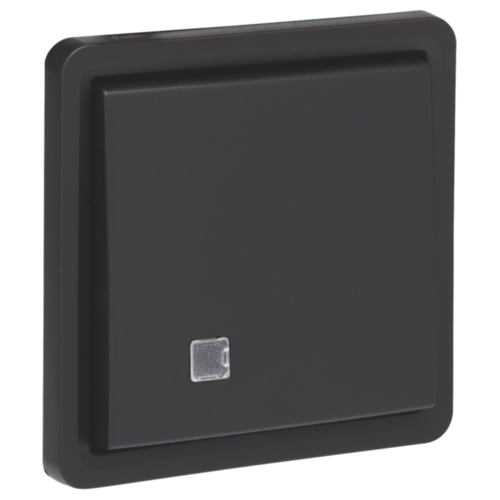

Deze spuitwaterdichte opbouwwisselcontroleschakelaar is voorzien met insteekklemmen en wordt in een spuitwaterdichte montagedoos geplaatst. Het geheel is spuitwaterdicht wat het uitermate geschikt maakt voor gebruik in vochtige ruimtes en veeleisende omgevingen. Kleurcombinatie: black.
Lastenboek
Spuitwaterdichte wisselcontroleschakelaar 10 AX/250 Vac met transparant venster en met insteekklemmen, exclusief verlichtingselementen, black.
- Functie: – schakelaar
- blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
- Dichting: Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.
- Aantal mechanismes: 1
- Materiaal sokkel
- ureumformaldehyde (UF) met hoge hitteresistentie
- wit RAL9010 (bij benadering)
- Materiaal afwerking: De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.
- Draadaansluiting
- contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden
- manuele ontgrendeling of ontgrendeling met een schroevendraaier langs de voorzijde
- Bedradingsruimte
- 21,9 mm bedradingsruimte onder het mechanisme
- mechanisme wordt vastgehouden door 2 lateraal geplaatste houders in de doos
- een snapverbinding houdt het bedrade mechanisme op zijn plaats
- Ontmantelingslengte
- 12 mm ontmantelingslengte
- onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
- onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
- Verlichtingselement
- voorzien van 2 rechthoekige nissen voor een verlichtingselement
- linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes of automatisch verlichtingselement
- achterzijde: ronde uitsparingen voor direct contact van het automatisch verlichtingselement met het mechanisme
- Opbouwdoos: De functie is ontworpen om in een spuitwaterdichte montagedoos geplaatst te worden. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos (apart te bestellen).
- Omgevingstemperatuur: -25 – +55 °C
- Slagvastheid: De combinatie van een Hydro mechanisme en een inbouw- of opbouwdoos heeft een slagweerstand van IK07 met een minimumtemperatuur van -25 °C en een maximumtemperatuur van 55 °C
- Keurmerken: CEBEC, ÖVE, KEMA, NF
- Markering: CE
