Diff-o-Jump – Differentieelschakelaars
Diff-o-Jump differentieelschakelaars worden aan het begin van de leidingen geplaatst en beschermen tegen ontoelaatbare verliesstromen naar de aarde Ze beveiligen personen tegen elektrocutie
Werking
Bij een verliesstroom met residuele pulserende gelijkstroomvorm zal er een onevenwicht ontstaan in de primaire windingen van de torus die een residueel magnetisch veld opwekt in de torus, dit residueel magnetisch veld wekt op zijn beurt een spanning en stroom op in de secundaire winding die het relais doet aanspreken Dit relais zet op zijn beurt het schakelmechanisme in werking waardoor de contacten openen onder veerdruk
Eigenschappen
- Nominale stroom In (A) 16, 25, 40, 63, 80, 100
- Foutstroom (mA) 10, 30, 100, 300, 500, 1000
- Nominale spanning Un 2P: 230 V; 4P: 230/400 V
- Minimum werkingsspanning UBmin 2P: 127 V; 4P: 190 V
- Mechanische/elektrische levensduur 20000/10000
- Tropenbestendigheid volgens IEC 60068-2-28/2-30 en DIN 40046 95% RV bij 55°C
- Maximum aansluitbereik soepele/stijve draad 35-50 mm²
- Aantal polen 2, 4
- Stootstroomvastheid Type : 250A 8/20μs; 200A 0,5μs – 100kHz; Type S: 3000A 8/20μs
- Omgevingstemperatuur van -25 tot 55°C
- Gewicht 2P: 220 g; 4P: 385 g
Kortsluitkarakteristieken
- Schakelvermogen Im=500A
- Residueel schakelvermogen IΔm≥500A voor 16 tem 40A; IΔm=800A voor 63 tot 100A
- Kortsluitvermogen Inc=10000A bij 230/400V zekering 80A gG
- Weerstaat aan een I2t van 22500 A2s – 3000A
- Alle Diff-o-Jump toestellen voldoen aan deze waarden
- Enkel op toestellen tem 40A staan de waarden gedrukt
- Op toestellen boven 40A moet de vermelding niet voorkomen volgens het AREI
Onderdelen
- ingangsklem
- schakelaar: vast en beweegbaar contact
- torus met primaire en secundaire windingen
- relais
- uitgangsklem
- bedieningsknop: met vrijloopmechanisme bedient de schakelaar
- testdrukknop
Normalisatie
De differentieelschakelaars DOJA, FPS zijn conform NBN EN 61008 en hebben op basis van deze norm het CEBEC-keurmerk bekomen en dragen de CE markering
Uitbreidingen
- Hulpcontacten
- Op afstand uitschakelspoel
- Minimum spanningsmodule
- Deurcontact
- Motoraandrijving
- Railsystemen

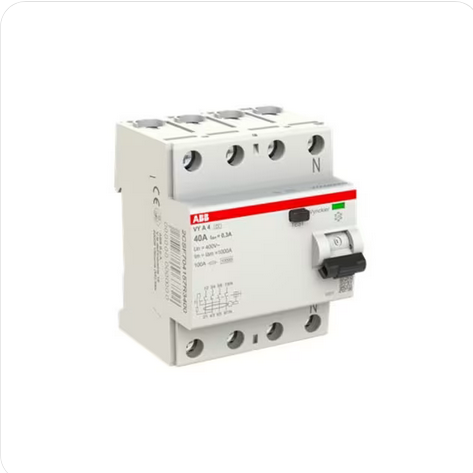

SPECIFICATIES
| Series | Differentieelschakelaar |
| Reeks | Diff-o-Jump |
| Type | Type A |
| Diëlektrische vastheid (2) | 230/400 Vac |
| Polen | 4P |
| Nominale stroom In (2) | 40 A |
| Foutstroom | 300 mA |
| Gebruikstijd | Instantaneous |
| AC/DC | AC |
| Aantal modules | 4 |
| Keurmerken | CE;CEBEC |
| Aansluitbereik soepele/stijve draad | 35-50 mm² |
| Tropicalisatie volgens IEC 60068-2-28/2-30 | 95%RV bij 55°C |
| Elektrische levensduur | 20000/10000 |
| Minimale gebruiksspanning | 180 V |
| Frequentie | 50/60 Hz |
| Gebruikstemperatuur | -25°C / +55°C |
| Opslagtemperatuur | -25°C / +70°C |
| Schoksterkte | 6 |
| IP20 | |
| Omgevingstemperatuur | -25°C / +55°C |
| Uitschakelweerstand | 250 A 8/20µs – 200 A 05 µs – 100 kHz |
| Standaard / norm | EN/IEC 61008-1 |
| Differentieel schakelvermogen | I(Δ)m = 500 A |
