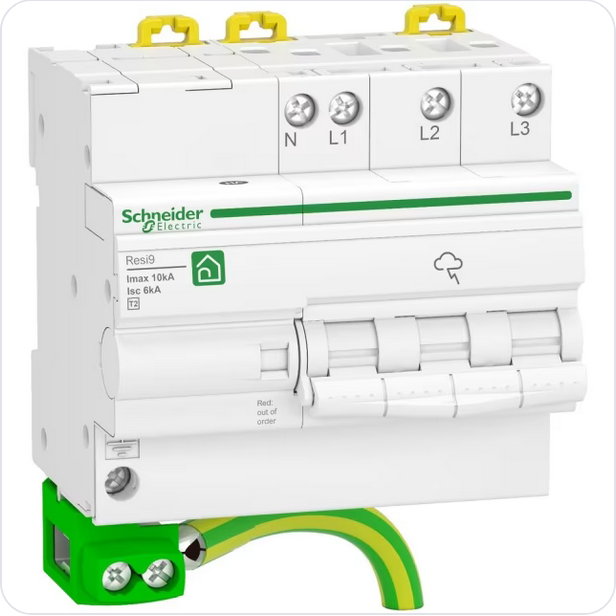

Dit Resi9 Quick PF-product is een modulaire overspanningsafleider. Het garandeert bescherming van elektronische apparaten tegen vernietiging door bliksem. Deze optie wordt aanbevolen in gebouwen die worden gevoed door overheadlijnen en die beschermd zijn Deze wordt ook aanbevolen in gebouwen die worden beschermd door een bliksemafleider in combinatie met een overspanningsafleider type 1. Het is een 3F+N overspanningsafleider. De In nominale ontladingsstroom is 5 kA in differentieelmodus en 20 kA in gewone modus. De In nominale ontladingsstroom is 5 kA in differentieelmodus en 20 kA in gewone modus. De door de gebruiker nominale bedrijfspanning is 230VAC of 400VAC. De Uc maximale continue werkspanning is 275V. Het Up maximale spanningsbeveiligingsniveau is 1,5kV. Het kan worden gemonteerd op DIN-rail voor modulaire installatie. De breedte is 10 stappen van 9mm. De afmetingen zijn (B) 88.4mm x (H) 106.8mm x (D) 74.1mm. De kleur is wit (RAL9003). Volgens de IEC 62262-norm is de beschermingsgraad IK03. De bedrijfstemperatuur is -5°C tot 40°C. De opslagtemperatuur is -40°C tot 85°C. Dit product voldoet aan de EN 61643-11- en IEC 61643-11-normen.
Aantal geleiders (excl. aarde):4
Nom. ontladingsstootstroom (8/20):5 kA
Spanningsbeveiligingsniveau:1.5 kV
Nominale spanning AC:230 V
Montagewijze:DIN rail 35mm
Nettype DC:nee
Nettype TN-S:ja
Nettype TT:ja
Nettype TN-C-S:nee
Nettype TN:nee
Max. continuspanning AC:275 V
Nettype TN-C:nee
Nettype IT:nee
Max. ontladingspiekstroom (8/20):10 kA
Nettype overige:nee
Max. continuspanning DC:0 V
DIN-grootte:5 TE (Rastermaat)
Met meldcontact:nee
Kortsluitvastheid (Isccr):6 kA
Nominale spanning DC:0 V
Testklasse type 2:ja
Max. PV-spanning:0 V
Veiligheidsniveau L-N:1.5 kV
Signalering op apparaat:Optisch
Maxi. geleiderdoorsnede soepele draad (fijne geleiders):25 mm²
Veiligheidsniveau N-PE:1.5 kV
Max. overstroombeveiliging, parallelschakeling (zekering):0 A
Maxi. geleiderdoorsnede stijve draad (een-/meerdradig):25 mm²
Max. overstroombeveiliging, serieschakeling (zekering):0 A
Geïntegreerde kortsluitbeveiliging:nee
Geïntegreerde kortsluitbeveiliging voor zekering gG:0 A
Geïntegreerde beveiliging:nee
Lekstroomvrij:nee
Beschermingsgraad (IP):IP20
